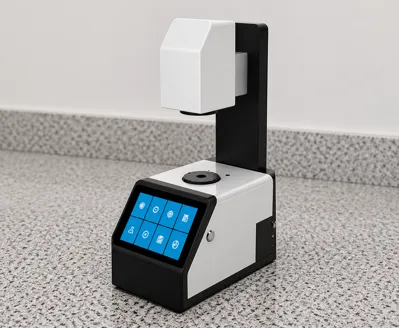

Medidor de Haze BZH-Meter: Precisão em Medição de Haze e Transmitância para Indústrias de Plásticos, Vidros e Embalagens

O BZH-Meter é um medidor de haze de alta precisão desenvolvido para medir haze (turbidez) e transmitância total de luz em materiais transparentes e translúcidos. Atende às principais normas internacionais do setor — ASTM D1003, ISO 13468, ISO 14782, JIS K 7361 e JIS K 7136 — e é amplamente utilizado nas indústrias de embalagens, plásticos, vidros, eletrônicos, filmes de proteção e pesquisa de materiais.

Com resultado em apenas 3 segundos, fonte de luz LED com vida útil de até 10 anos, área de medição aberta e software Haze QC incluso, o BZH-Meter é a solução ideal para laboratórios, centros de P&D e linhas de produção que exigem medições rápidas, confiáveis e rastreáveis.

O que é um Medidor de Haze?

O medidor de haze — também chamado de hazemeter ou hazímetro — é um instrumento óptico de precisão utilizado para quantificar duas propriedades fundamentais de materiais transparentes ou translúcidos:

• Haze (turbidez): fração percentual da luz transmitida que se desvia do feixe incidente em mais de 2,5° ao passar pelo material. Quanto maior o haze, mais leitoso ou nebuloso o material aparenta ser.
• Transmitância total: quantidade de luz que efetivamente atravessa o material em relação à luz incidente — parâmetro crítico para embalagens, filmes protetores, vidros e displays.

Definição técnica (ASTM D1003): Haze é o percentual de luz transmitida que se desvia do feixe incidente em ângulo superior a 2,5°, causando perda de contraste e redução da visibilidade através do material.

Como funciona a medição pelo princípio óptico 0/d?

O BZH-Meter utiliza a geometria óptica 0/d (iluminação direta com ângulo zero e recepção difusa), conforme especificado pelas normas ASTM D1003 e ISO 14782. O processo ocorre em quatro etapas sequenciais:

1. Um feixe colimado de luz LED ilumina a amostra perpendicularmente (0°)
2. Uma esfera integrante coleta toda a luz transmitida — direta e difusamente espalhada
3. Quatro medições são realizadas (com e sem amostra, com e sem bloqueador do feixe direto)
4. O haze é calculado como a relação entre a luz espalhada e a luz total transmitida

Esse princípio garante resultados rastreáveis e comparáveis entre laboratórios em todo o mundo, sendo o método preferencial para controle de qualidade industrial.

Para que Serve o Medidor de Haze BZH-Meter?

O BZH-Meter atende laboratórios de controle de qualidade, centros de P&D e linhas de produção que exigem medições rápidas e rastreáveis. Suas principais aplicações por setor:

Indústria de Embalagens e Filmes Plásticos

Filmes de embalagem com haze elevado transmitem percepção visual de baixa qualidade ao consumidor. O controle garante conformidade óptica em filmes de BOPP, PET, PE e PP.

• Filmes de embalagem alimentar (BOPP, PET, PE, PP)
• Filmes de cobertura e stretch film
• Embalagens rígidas transparentes (PVC, PS, PET-G)
• Filmes de laminação e coextrusão

Indústria de Vidros e Policarbonatos

O controle de haze em vidros arquitetônicos, automotivos e industriais é fundamental para certificação e conformidade com especificações de projeto.

• Vidros planos para construção civil
• Parabrisa e janelas automotivas
• Chapas de policarbonato e acrílico
• Vidros de proteção para painéis solares

Indústria de Eletrônicos e Displays

Telas de smartphones, tablets e painéis industriais requerem controle rigoroso de transmitância e haze para garantir brilho, contraste e legibilidade.

• Filmes protetores para displays e touchscreens
• Películas anti-reflexo e anti-glare
• Difusores ópticos para iluminação LED
• Coberturas de painéis fotovoltaicos

Pesquisa e Desenvolvimento de Materiais

Pesquisadores utilizam o BZH-Meter para caracterizar novos polímeros, avaliar o efeito de aditivos na transparência e validar formulações antes da produção em escala industrial.

Benefícios e Diferenciais do BZH-Meter

1. Conformidade Simultânea com 5 Normas Internacionais

O BZH-Meter atende simultaneamente às normas ASTM D1003, ISO 13468, ISO 14782, JIS K 7361 e JIS K 7136, eliminando a necessidade de múltiplos equipamentos para atender diferentes clientes e mercados e simplificando auditorias e processos de certificação.

2. Três Iluminantes CIE: Flexibilidade para Diferentes Padrões

A disponibilidade dos iluminantes CIE-A, CIE-C e CIE-D65 é um diferencial técnico importante. Cada iluminante simula uma condição de luz e é exigido por normas específicas:

Iluminante	Temperatura de Cor Simulada	Principal Norma Aplicável
CIE-A	2856 K (incandescente)	ASTM D1003 (método alternativo)
CIE-C	6774 K (luz do dia nublada)	ASTM D1003 (método principal)
CIE-D65	6504 K (luz solar padrão)	ISO 13468 / ISO 14782 / JIS K 7136

3. Tecnologia LED com Vida Útil de 10 Anos

A fonte de luz LED elimina custos e interrupções causados pela substituição periódica de lâmpadas halógenas. A estabilidade espectral também reduz a deriva de calibração ao longo do tempo, garantindo medições mais consistentes e confiáveis.

4. Área de Medição Aberta: Amostras de Qualquer Tamanho

Com área de medição aberta e sem restrição de tamanho de amostra, o BZH-Meter permite medir desde pequenas amostras de laboratório até chapas de grande formato, em posição horizontal ou vertical.

5. Resultado em 3 Segundos: Produtividade na Linha de Produção

O tempo de medição de apenas 3 segundos, aliado à memória interna para 20.000 registros e exportação USB, suporta rastreabilidade completa mesmo em ambientes de alta cadência produtiva.

6. Software Haze QC Incluso

O software Haze QC transforma dados brutos em relatórios de controle de processo, estatísticas de lote e gráficos de tendência — facilitando a conformidade com ISO 9001, IATF 16949 e BRC.

Como Utilizar o Medidor de Haze BZH-Meter

Preparação da Amostra

• Limpar a superfície com pano seco e isento de fiapos — impressões digitais elevam artificialmente o valor de haze
• Garantir que a amostra esteja dentro da faixa de temperatura de operação (5 a 40 °C)
• Para filmes finos, garantir que a amostra esteja plana e sem dobras na região de medição
• Respeitar a espessura máxima de 145 mm da amostra

Passo a Passo de Operação

Etapa	Descrição
01	Ligar o equipamento — não requer pré-aquecimento
02	Selecionar o iluminante desejado (CIE-A, CIE-C ou CIE-D65) conforme a norma aplicável
03	Realizar a calibração com a abertura de teste livre (sem amostra) para zerar a referência de 100%
04	Posicionar a amostra na área de medição, em posição horizontal ou vertical conforme a aplicação
05	Iniciar a medição — resultado de haze (%) e transmitância (%) exibido em 3 segundos na tela TFT 7″
06	Armazenar o resultado internamente ou exportar via USB para o software Haze QC
07	Repetir o procedimento — memória interna suporta até 20.000 registros

Frequência de Calibração Recomendada

Para garantir rastreabilidade metrológica, recomenda-se calibrar o BZH-Meter no início de cada turno de trabalho ou sempre que o equipamento sofrer variação de temperatura superior a 5 °C. Para fins de certificação ISO/IATF, a recalibração com padrões rastreáveis deve seguir o plano de calibração do laboratório.

Especificações Técnicas do BZH-Meter

Parâmetro	Especificação
Funções	Haze e Transmitância (T)
Geometria	0/d (iluminação direta, recepção difusa)
Abertura de teste	21 mm ou 21/7 mm (conforme modelo)
Faixa de medição	0 – 100%
Resolução	0,01 unidade
Repetibilidade (Haze)	≤ 0,05 (dependendo do modelo)
Espessura máxima da amostra	≤ 145 mm
Memória interna	Até 20.000 valores (com armazenamento em massa)
Interface de dados	USB
Alimentação	DC 12V
Temperatura de operação	5 – 40 °C
Temperatura de armazenamento	20 – 45 °C
Dimensões	310 × 215 × 540 mm
Peso	6 kg
Tela	TFT colorida 7″ (BTH-110)
Fonte de Luz	LED (vida útil até 10 anos)
Iluminantes disponíveis	CIE-A, CIE-C, CIE-D65
Resposta Espectral	Função de luminosidade CIE Y/V (λ)
Normas atendidas	ASTM D1003, ISO 13468, ISO 14782, JIS K 7361, JIS K 7136
Software incluso	Haze QC (análise avançada em PC)

Setores de Aplicação

Setor	Materiais Testados	Norma Principal
Embalagens e filmes plásticos	BOPP, PET, PE, PVC, PS	ASTM D1003 / ISO 14782
Vidros e policarbonatos	Vidro plano, PC, PMMA	ISO 13468 / JIS K 7136
Eletrônicos e displays	Filmes protetores, difusores	JIS K 7361 / ISO 14782
Automotivo	Parabrisa, janelas, viseiras	ASTM D1003 / ISO 13468
Energia solar	Coberturas de painéis fotovoltaicos	ISO 13468 / ISO 14782
P&D de materiais	Polímeros, resinas, vernizes, líquidos	Todas as normas acima

Perguntas Frequentes sobre o Medidor de Haze BZH-Meter

Qual a diferença entre haze e transmitância total?

O haze mede a fração de luz que é espalhada em ângulos superiores a 2,5° ao atravessar o material — responsável pela aparência leitosa ou nebulosa. A transmitância total mede toda a luz que passa pelo material (espalhada + direta), refletindo a capacidade geral de transmissão luminosa. Um filme pode ter alta transmitância e alto haze simultaneamente: deixa passar muita luz, mas a espalha, tornando a visão difusa. Ambas as métricas são complementares no controle de qualidade óptico.

O BZH-Meter atende à norma ASTM D1003?

Sim. O BZH-Meter atende integralmente à norma ASTM D1003 (Standard Test Method for Haze and Luminous Transmittance of Transparent Plastics), utilizando o Procedimento A com hazímetro e esfera integrante. Atende também às normas ISO 13468, ISO 14782, JIS K 7361 e JIS K 7136, tornando-o adequado para múltiplos mercados e cadeias de suprimentos globais.

Qual iluminante devo usar: CIE-A, CIE-C ou CIE-D65?

A escolha depende da norma que rege o seu processo:

• CIE-C: para testes conforme ASTM D1003 (padrão mais utilizado no Brasil e América do Norte)
• CIE-D65: para conformidade com ISO 13468, ISO 14782 e normas JIS (aplicações europeias e japonesas)
• CIE-A: em aplicações específicas que simulam iluminação incandescente

Quando houver dúvida, consulte a especificação do seu cliente ou a norma de produto aplicável ao setor.

O BZH-Meter mede materiais líquidos?

Sim. O equipamento é capaz de medir haze e transmitância em materiais líquidos em lâminas (soluções poliméricas, resinas, vernizes), além de filmes plásticos, chapas, vidros e telas. A área de medição aberta e a operação em posição horizontal facilitam o posicionamento de cubetas ou lâminas de líquido.

Qual a repetibilidade do BZH-Meter? É adequado para auditorias de qualidade?

A repetibilidade é de até 0,05 unidades de haze (dependendo do modelo), tornando-o adequado para controle de qualidade industrial, auditorias de fornecedores e laboratórios de certificação. Para rastreabilidade metrológica em sistemas ISO 9001, IATF 16949 e similares, o equipamento deve ser submetido à calibração periódica com padrões rastreáveis ao INMETRO ou laboratórios acreditados.

O equipamento necessita de aquecimento antes do uso?

Não. O BZH-Meter utiliza fonte de luz LED, que atinge estabilidade espectral imediatamente após o acionamento. Basta ligar o equipamento, realizar a calibração com a abertura livre e já iniciar as medições — sem tempo de espera para estabilização térmica.

Como exportar os dados para um sistema ERP ou software de qualidade?

O BZH-Meter possui interface USB nativa e memória interna para até 20.000 registros. O software Haze QC incluso permite exportar os dados em formatos compatíveis com planilhas e sistemas de gestão da qualidade. Para integrações customizadas com ERPs ou LIMS, entre em contato com o suporte técnico.

Qual a diferença entre o BZH-Meter e um espectrofotômetro com esfera integrante?

O hazímetro (como o BZH-Meter) é otimizado para medir haze e transmitância de forma rápida e direta, seguindo rigorosamente a geometria 0/d da ASTM D1003. O espectrofotômetro com esfera integrante é mais abrangente (mede também cor e outras propriedades espectrais), porém com custo significativamente maior e operação mais complexa. Para controle de qualidade industrial de transparência óptica, o hazímetro é a solução mais eficiente e econômica.

O BZH-Meter pode ser usado na linha de produção ou apenas em laboratório?

O BZH-Meter foi projetado para ambos os ambientes. Seu design compacto (6 kg, 310 × 215 × 540 mm), operação sem pré-aquecimento, resultado em 3 segundos e tecnologia que elimina interferências de luz externa o tornam adequado tanto para laboratórios de controle de qualidade quanto para inspeções próximas à linha de produção.
