Medidor de Vazamento LT-1000

Medidor de Vazamento LT-1000: Detector de Vazamento em Embalagens Plásticas e Médicas conforme ASTM D3078

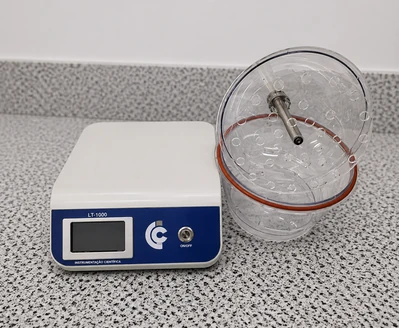

O LT-1000 é um medidor de vazamento totalmente automático desenvolvido para detectar falhas de vedação e vazamentos em embalagens plásticas flexíveis, rígidas e embalagens médicas, em conformidade com as normas ASTM D3078-2002 (2013) e GB/T 15171-1994.

Por meio do método de emissão de bolhas a vácuo, o equipamento cria, mantém e libera o vácuo de forma autônoma — sem intervenção manual — gerando um diferencial de pressão de até 95 kPa na câmara de ensaio. Qualquer falha na vedação da embalagem submersa em água torna-se imediatamente visível pela emissão de bolhas de ar, permitindo identificar com precisão o local exato do defeito.

Com acionamento pneumático, visor LCD para acompanhamento em tempo real, configuração de tempo ajustável e precisão de ±1%, o LT-1000 é a solução ideal para laboratórios de controle de qualidade nas indústrias de alimentos, bebidas, farmacêutica, médica e cuidados pessoais.

Princípio do método (ASTM D3078): A embalagem submersa em água é submetida a vácuo controlado. O diferencial de pressão entre o interior da embalagem e a câmara faz com que qualquer vazamento libere bolhas de ar visíveis, revelando a localização exata da falha de vedação.

O que é um Medidor de Vazamento para Embalagens?

Um medidor de vazamento — também chamado de detector de vazamento, leak tester ou testador de estanqueidade — é um equipamento de controle de qualidade utilizado para verificar se embalagens seladas mantêm sua integridade hermética, sem falhas que permitam a entrada de ar, umidade, microrganismos ou a saída do produto embalado.

A integridade da embalagem é um requisito crítico de qualidade e segurança em diversos setores industriais: uma falha invisível a olho nu no selamento de um sachê alimentar pode comprometer a vida útil do produto; uma microtrinca em um blister farmacêutico pode contaminar o medicamento; um vazamento em uma embalagem médica pode comprometer a esterilidade do dispositivo.

O teste de vazamento permite detectar esses defeitos antes que o produto chegue ao consumidor, evitando recalls, reclamações, perdas financeiras e riscos à saúde pública.

Como funciona o método de emissão de bolhas (Bubble Emission Test)?

O método utilizado pelo LT-1000 é o Bubble Emission Test, descrito na norma ASTM D3078 e amplamente reconhecido como o método padrão para detecção de vazamentos em embalagens flexíveis. O processo ocorre nas seguintes etapas:

1. A embalagem a ser testada é submersa em água dentro da câmara acrílica transparente do equipamento
2. O sistema pneumático cria um vácuo controlado de até 95 kPa na câmara, removendo o ar do ambiente ao redor da embalagem
3. O diferencial de pressão entre o interior da embalagem (pressão atmosférica) e a câmara (vácuo) força a saída de ar por qualquer abertura existente
4. O operador observa visualmente a emissão de bolhas contínuas na superfície da embalagem — cada ponto de borbulhamento indica um vazamento ou falha de vedação
5. Ao término do tempo configurado, o sistema retorna à pressão atmosférica de forma autônoma

Qual a diferença entre embalagens com enchimento sólido e líquido?

Tipo de embalagem	Configuração do ensaio	Observação
Produto sólido ou com headspace de ar (sachês, snacks, biscoitos, pós, comprimidos)	Embalagem submersa em água — método padrão ASTM D3078	O ar interno da embalagem é forçado para fora pelos vazamentos, gerando bolhas visíveis
Produto líquido (bebidas, xampus, medicamentos líquidos)	Ensaio a seco — embalagem posicionada sem imersão em água	O vácuo induz a expansão da embalagem; a falha é indicada pela deformação ou pelo extravasamento do líquido
Embalagem após ensaio de queda ou compressão	Embalagem submetida ao teste de bolhas como ensaio complementar	Verifica se os ensaios mecânicos anteriores comprometeram a integridade da vedação

Para que Serve o Medidor de Vazamento LT-1000?

O LT-1000 é indicado para qualquer indústria ou laboratório que necessite verificar a integridade hermética de embalagens antes da distribuição ou como parte do controle de processo. Principais aplicações por setor:

Indústria de Alimentos e Bebidas

Falhas na vedação de embalagens alimentares permitem a entrada de oxigênio e microrganismos, acelerando a deterioração do produto e reduzindo o shelf life. O LT-1000 garante que sachês, pouches, bandejas termoformadas, embalagens a vácuo e embalagens com atmosfera modificada (MAP) estejam hermeticamente seladas antes de serem liberadas para distribuição.

• Sachês e pouches de alimentos e bebidas
• Embalagens a vácuo e MAP (atmosfera modificada)
• Bandejas termoformadas com tampa selada
• Bisnagas, garrafas plásticas e frascos com rosca
• Embalagens de laticínios, snacks, café e produtos industrializados

Indústria Farmacêutica

Na indústria farmacêutica, a integridade da embalagem é um requisito regulatório — uma falha pode comprometer a esterilidade, a potência ou a segurança do medicamento. O LT-1000 atende às necessidades de controle de qualidade para embalagens primárias de medicamentos líquidos e sólidos.

• Sachês e envelopes de medicamentos em pó
• Frascos plásticos de medicamentos líquidos e xaropes
• Ampolas e seringas plásticas
• Pouches para produtos farmacêuticos

Embalagens Médicas e Dispositivos Médicos

Dispositivos médicos estéreis — luvas, cateteres, curativos, seringas, implantes — dependem da integridade hermética de sua embalagem primária para manter a esterilização. Uma microfalha invisível pode tornar o produto inutilizável ou perigoso ao paciente. O LT-1000 é indicado especificamente para este segmento.

• Embalagens tyvek e pouches estéreis
• Embalagens de dispositivos descartáveis (seringas, luvas, curativos)
• Blisters para implantes e produtos estéreis

Cuidados Pessoais e Cosméticos

Produtos como xampus, condicionadores, cremes e loções em embalagens plásticas podem vazar durante o transporte se a vedação ou a rosca da tampa estiverem com defeito. O LT-1000 permite identificar esses defeitos no controle de qualidade de saída antes da expedição.

Ensaios Pós-Queda e Pós-Compressão

O LT-1000 é utilizado como ensaio complementar após testes de queda livre (drop test) e compressão (stack test) para verificar se os esforços mecânicos comprometeram a integridade da vedação da embalagem — um requisito comum em protocolos de qualificação de embalagem para exportação e transporte aéreo.

Benefícios e Diferenciais do LT-1000

1. Totalmente Automático: Zero Intervenção Manual

O LT-1000 cria o vácuo, mantém a pressão pelo tempo configurado e retorna à pressão atmosférica de forma completamente autônoma, com acionamento pneumático. Isso elimina a variabilidade humana no processo, garante reprodutibilidade entre operadores e reduz o tempo de ciclo de ensaio.

2. Controle Total pelo Operador

Apesar da operação automática, o equipamento permite pausa e parada manual a qualquer momento — recurso importante quando o operador identifica visualmente a emissão de bolhas antes do término do tempo programado, otimizando o fluxo de trabalho do laboratório.

3. Vácuo de 0 a 95 kPa com Precisão de ±1%

A faixa de vácuo de 0 a 95 kPa com precisão de ±1% permite configurar o nível exato de pressão negativa exigido pela norma ASTM D3078 ou pelo protocolo de qualificação do cliente. A precisão garante reprodutibilidade e comparabilidade dos resultados entre diferentes turnos e operadores.

4. Configuração de Tempo Flexível: 0,1 s a 60 minutos

O tempo de aplicação do vácuo pode ser configurado de 0,1 segundo a 60 minutos, atendendo desde ensaios rápidos de controle de processo até protocolos de qualificação de embalagem de longa duração exigidos por agências regulatórias e clientes do setor farmacêutico e médico.

5. Visor LCD com Monitoramento em Tempo Real

O visor LCD exibe em tempo real os dados de teste — nível de vácuo atual, tempo decorrido e status de trabalho — permitindo que o operador acompanhe o ensaio e identifique qualquer anomalia durante o processo.

6. Conformidade com ASTM D3078 e GB/T 15171

O LT-1000 atende às normas ASTM D3078-2002 (2013) (Standard Test Method for Determination of Leaks in Flexible Packaging by Bubble Emission) e GB/T 15171-1994, as referências internacionais para ensaios de detecção de vazamentos em embalagens flexíveis. Isso garante rastreabilidade e comparabilidade com fornecedores e clientes globais.

7. Design Compacto para Bancada de Laboratório

Com dimensões de 580 × 345 × 440 mm e peso de 12 kg, o LT-1000 é projetado para ocupar espaço mínimo em bancada de laboratório, sendo facilmente integrado ao fluxo de trabalho de controle de qualidade sem grandes adaptações de infraestrutura.

Como Utilizar o Medidor de Vazamento LT-1000

Preparação do Ensaio

• Verificar se a linha de ar comprimido está conectada e com pressão adequada (consumo de 20 l/min)
• Preencher a câmara acrílica com água limpa até o nível indicado
• Verificar se o equipamento está nivelado e estável na bancada
• Configurar o nível de vácuo e o tempo de ensaio conforme o protocolo aplicável (ASTM D3078 ou especificação do cliente)
• Selecionar amostras representativas do lote conforme o plano de amostragem definido

Passo a Passo de Operação

Etapa	Descrição
01	Ligar o equipamento e aguardar a inicialização. Verificar no visor LCD se os parâmetros configurados estão corretos
02	Submergir a embalagem a ser testada na água da câmara, garantindo que esteja completamente submersa e sem bolhas de ar presas externamente à embalagem
03	Fechar a tampa da câmara e acionar o início do ensaio — o sistema pneumático inicia a criação do vácuo automaticamente
04	Acompanhar visualmente a embalagem através da câmara transparente durante a aplicação do vácuo — observar a presença de bolhas contínuas emergindo da embalagem
05	Se bolhas contínuas forem observadas: registrar o local exato do vazamento e classificar a embalagem como NÃO CONFORME. Bolhas iniciais isoladas são normais (ar superficial) — apenas bolhas persistentes indicam vazamento real
06	Ao término do tempo configurado, o sistema retorna automaticamente à pressão atmosférica. Abrir a câmara, retirar e secar a embalagem
07	Registrar o resultado (CONFORME / NÃO CONFORME) e o local da falha, quando identificado, no formulário de controle de qualidade ou sistema de gestão
08	Repetir para as demais amostras do lote conforme o plano de amostragem definido

Como Definir o Nível de Vácuo e o Tempo de Ensaio

Parâmetro	Recomendação geral	Observação importante
Nível de vácuo	Embalagens flexíveis: 70 a 95 kPa. Embalagens semirrígidas: 50 a 70 kPa	O vácuo excessivo pode expandir e deformar a embalagem sem que haja vazamento real — calibrar conforme o tipo e resistência da embalagem
Tempo de ensaio	Mínimo 30 segundos para controle de processo; 1 a 5 minutos para qualificação de embalagem	Protocolos de qualificação para clientes farmacêuticos e médicos podem exigir tempos maiores — verificar especificação do cliente
Critério de reprovação	Emissão de bolhas contínuas e persistentes em qualquer ponto da embalagem durante o período de vácuo	Bolhas únicas e isoladas no início do ensaio são normais (ar preso na superfície) e não indicam vazamento

Especificações Técnicas do LT-1000

Parâmetro	Especificação
Método de detecção	Emissão de bolhas a vácuo (Bubble Emission Test)
Normas atendidas	ASTM D3078-2002 (2013) | GB/T 15171-1994
Faixa de vácuo	0 – 95 kPa
Precisão	±1%
Configuração de tempo	0,1 s a 60 minutos
Acionamento	Pneumático (ar comprimido)
Consumo de ar comprimido	20 l/min
Interface de operação	Visor LCD com dados de teste e status em tempo real
Operação	Totalmente automática — cria, mantém e libera vácuo de forma autônoma
Controle manual	Pausa e parada manual disponíveis a qualquer momento
Alimentação elétrica	AC 220V, 60 Hz
Temperatura de trabalho	10 – 40 °C
Dimensões	580 × 345 × 440 mm
Peso	12 kg
Aplicação	Embalagens plásticas flexíveis, rígidas e embalagens médicas

Setores de Aplicação do LT-1000

Setor	Tipos de embalagem testados	Consequência de uma falha
Alimentos e bebidas	Sachês, pouches, MAP, vácuo, bandejas seladas	Contaminação, deterioração, redução do shelf life, recall
Farmacêutico	Sachês, frascos plásticos, ampolas, pouches	Contaminação do medicamento, perda de eficácia, risco ao paciente
Dispositivos médicos	Pouches tyvek, blisters estéreis, embalagens cirúrgicas	Perda de esterilidade, risco de infecção hospitalar, interdição regulatória
Cuidados pessoais e cosméticos	Bisnagas, frascos, sachês de xampus e cremes	Vazamento no transporte, insatisfação do cliente, devolução de produto
Ensaios de qualificação	Pós-queda, pós-compressão, pós-transporte simulado	Aprovação de embalagem sem verificar a integridade pós-ensaio mecânico

Perguntas Frequentes sobre o Medidor de Vazamento LT-1000

O que é o método de emissão de bolhas (ASTM D3078)?

O método de emissão de bolhas, descrito na norma ASTM D3078, é o procedimento padrão para detectar vazamentos em embalagens flexíveis. A embalagem é submersa em água dentro de uma câmara de vácuo. Ao aplicar vácuo, o diferencial de pressão faz com que qualquer ar interno à embalagem escape por falhas na vedação, gerando bolhas visíveis. A localização das bolhas indica exatamente o ponto de falha — sem destruir a embalagem e sem necessidade de marcadores químicos.

O LT-1000 detecta microvazamentos?

O método de emissão de bolhas é eficaz para detectar vazamentos grosseiros e médios — furos, falhas de selagem, rachaduras e defeitos de canal (tunnel). Para a detecção de microvazamentos submicronicos (canais de menos de 50 µm), métodos mais sensíveis como o teste de decaimento de vácuo ou o teste com gás hélio são mais adequados. O LT-1000 cobre os requisitos de inspeção de qualidade de processo da norma ASTM D3078.

É necessário ar comprimido para operar o LT-1000?

Sim. O LT-1000 utiliza acionamento pneumático, operando com ar comprimido a um consumo de 20 l/min. É necessário conectar o equipamento a uma linha de ar comprimido industrial ou a um compressor local compatível. Verificar a pressão mínima de fornecimento requerida antes da instalação.

Como diferenciar uma bolha de vazamento real de bolhas superficiais?

Bolhas isoladas que surgem nos primeiros 5 a 10 segundos de vácuo são normais — representam ar preso na superfície molhada da embalagem e desaparecem rapidamente. O indicador de vazamento real é a emissão de bolhas contínua e persistente proveniente de um ponto específico e fixo da embalagem durante todo o período de vácuo. Quanto maior a falha, mais intenso e volumoso é o fluxo de bolhas.

O LT-1000 pode testar embalagens com produto líquido?

Sim, mas o procedimento é diferente. Embalagens com produto líquido não devem ser submersas em água — o ensaio é realizado a seco. Nesse caso, o vácuo causa a expansão da embalagem, e o vazamento é identificado pelo extravasamento do líquido ou pela deformação irreversível da embalagem após a liberação do vácuo. Verificar o protocolo específico de ensaio conforme o tipo de produto e embalagem.

O LT-1000 é adequado para validação de processos em indústrias farmacêuticas e médicas?

O LT-1000 realiza o ensaio em conformidade com a norma ASTM D3078, que é aceita como método de teste em protocolos de validação de embalagem em indústrias farmacêuticas e de dispositivos médicos. Para validações formais segundo FDA 21 CFR, ISO 11607 ou ANVISA RDC 665, consultar o departamento de Assuntos Regulatórios da empresa para garantir que os parâmetros de ensaio, a documentação e o sistema de calibração atendam integralmente ao protocolo de validação específico.

Com que frequência o LT-1000 deve ser calibrado?

Para garantir rastreabilidade metrológica e validade dos resultados em sistemas de qualidade como ISO 9001, ISO 13485, FSSC 22000 ou BRC, o LT-1000 deve ser calibrado periodicamente. A frequência é definida pelo plano de calibração do laboratório — geralmente anual ou semestral, dependendo da intensidade de uso e dos requisitos do sistema de qualidade aplicável. A calibração deve ser realizada com padrões de pressão rastreáveis ao INMETRO ou laboratórios acreditados pela RBC.

O ensaio é destrutivo para a embalagem?

O ensaio de emissão de bolhas é não destrutivo para embalagens íntegras — embalagens que não apresentam vazamentos saem do ensaio em perfeito estado, podendo ser devolvidas ao lote de produção (dependendo do protocolo de qualidade). Embalagens não conformes (com vazamento detectado) são descartadas. Em casos onde é necessário identificar um defeito de canal interno, pode ser necessário abrir a embalagem após o ensaio para análise da falha.
